QYF14/20气动排污泵山西灵石气动排污泵

发布时间:2018-09-06 10:22        浏览次数:18        返回列表
 QYF25-20气动排污泵工作原理  厂家直销QYF20-20气动清淤排污泵  QYF17-20排污泵使用说明 QYF14气动排污泵实时报价 岽矿安QYF10-20气动排污泵

气动清淤排污泵配件产品结构与工作原理

QYF系列矿用气动清淤排污泵配件主要组成部分包括主体部分、控制系统及真空抽吸组件等。

1、主体部分:由泵体、进料管道、排料管道组成,其担当的工作是吸料和排料。

2、控制系统:控制系统主要是利用气控换向阀、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合,实现对执行机构的控制与切换,达到机组工作时吸料与排料有序转换。微信图片_20180728134912

3、真空抽吸组件:它是根据文丘里效应的原理设计而成,包括供气口、排气口和真空口。当供气口的供气压力高于一定值后,喷管射出超声速射流,由于气体的粘性,高速射流卷吸走负压腔内的气体,使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通,当控制系统循环切换控制气缸工作时,即可完成机组的吸料与排料过程。


气动清淤排污泵配件产品说明:

QYF系列矿用气动清淤排污泵配件智能化高效节能,是我公司自主创新、自主研发、拥有自主知识产权的系列排污设备,产品技术处于国际领先水平。

QYF系列矿用气动清淤排污泵配件以压缩空气为动力,适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑(井)、水仓等排水排污作业。

我们研制的QYF系列矿用气动清淤排污泵配件实现了煤矿井下水仓煤泥、水混合物的高效快捷处理,彻底解除了人工清挖水仓的繁重劳动,同时减少了新建井下水仓数量,不仅提高了矿井水仓清挖的综合经济效益,而且实现了环境的治理和保护,省时省力,具有广泛的实用性。

气动清淤排污泵配件技术特点

1、该系列清淤泵结构先进、移动方便、工作稳定,工作周期由气动计时器控制,泵体无任何运动部件。可根据经验自行调整计时器以提高泵送效率。

2、控制系统采用先进的气控阀来实现对执行机构的控制与切换,安全性能高、动作灵敏可靠。
气动清淤排污泵配件技术参数

型号

流量m³/ h

扬程m

耗气量m³/min

工作气压MPA

长*宽*高*mm

QYF25-20

25

20

11.5

0.55

1830*885*965

QYF20-20

20

20

10.5

0.55

1830*834*915

QYF17-20

17

20

8.5

0.55

1830*782*890

QYF14-20

14

20

6.5

0.55

1830*782*890

QYF10-20

10

20

6.0

0.55

1830*782*890

联系人:经理手机:18053792165(微信)
电话:0537-3153361传真:0537-2905688
qq:2142576072
如果说格局是一座巍峨高山,那么目标就是方向,就是登峰的阶梯,而梦想就是我们奋斗的助推力,当我们有了准确的人生定位,我们就可以在实现目标和梦想的过程中不断鞭策自己前进,全面规划自己的人生,珍惜时间,集中精力,再以行动做翅膀,我们就可以在山顶自由翱翔。

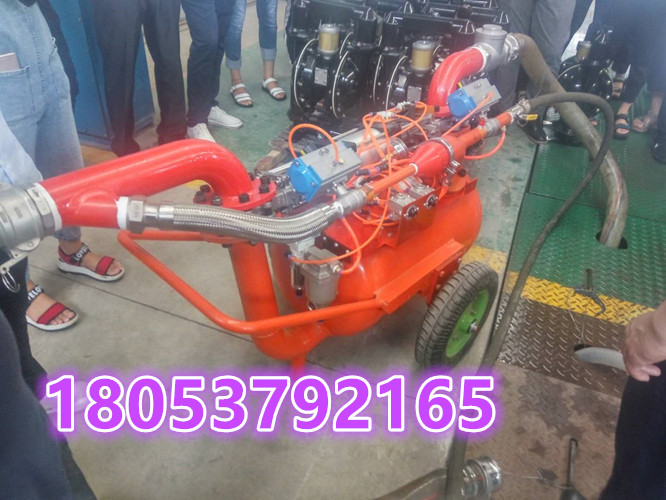

微信图片_20180719154629
