概述／Summarize
BQH12矿用本安型编码器（以下简称编码器，煤安证号：MAJ150081）可用于煤矿有甲烷、煤尘爆炸危险的场
合。编码器安装在绞车的输出轴或减速机输出轴等处，给PLC采集信号，当绞车起动时，安装于绞车旋转部件上
的旋转编码器旋转而感应出同步脉冲，经过操作箱接口，通信电缆进入PLC控制器进行距离计算．并将此距离和
绞车运行状态在操作台显示器中显示。
技术特点／Technical Feature
编码器为A、B两相输出，正向旋转时，A相超前B相；反向旋转时，B相超前A相；两路脉冲信号相位差为90±4°，脉冲信号占空比为≥30%。
编码器为增量型旋转编码器，AB两相。通过旋转的光栅盘和光耦产生可识别方向的技术脉冲信号。编码器与绞车保护控制装置主机连接，将编码器测量脉冲传输至主机PLC控制器，判断绞车的速度。
主要技术参数／Main Technical Parameters
电源电压：DC12V，工作电流：≤25mA
分辨率：600月永冲／转
量程：(0～250)r/min
输出信号：A、B两路脉冲信号，正转A相超前，反转B相超前；高电平≥DC12V，低电平≤DC0.5V
联系人：陈经理手机：18053792165（微信）
电话：0537-3153361传真：0537-2905688
qq：2142576072
我们要热爱改变，改变自己的视野和格局，不要只是盯着眼前的一些小事，应该在大方向上把握自己人生的可能性，人的一生是如此的短暂，想想看，到你的垂暮之际，加油吧，活出自己的特色

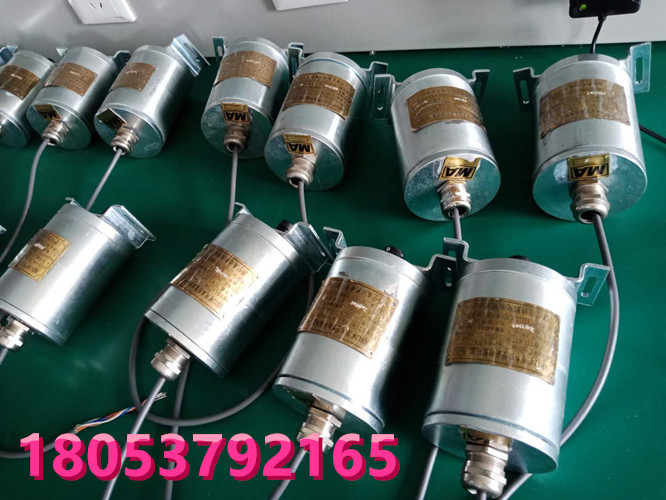

BQH12旋转编码器工作场所 旋转编码器实物图
